西門子PLCS7-200實現水塔水位控制

禹智科技 2019-07-26

本文為禹智科技原創。轉載請保留此信息。http://yz.hi.cn
水塔水位控制器
控制要求:水池有水時,水塔若沒睡,則開啟抽水泵,直到水塔有水,水池沒水時,無論水塔有水無水
抽水泵均不開啟,此時進水閥門打開,直到水池加滿水。

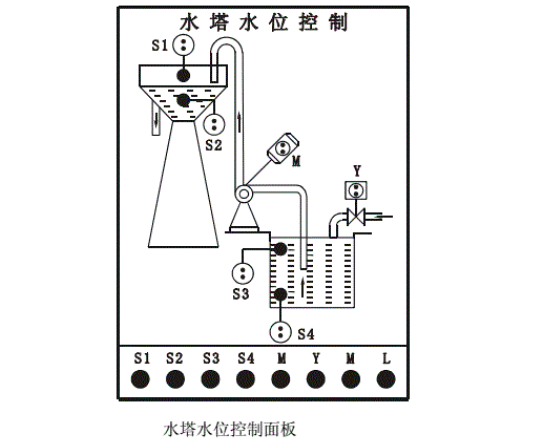

系統示意圖如下:

思路及代碼

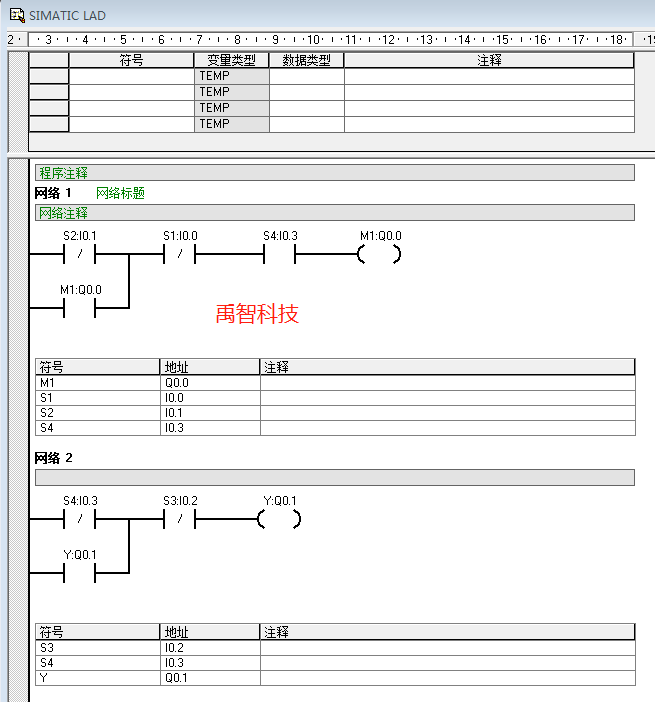

邏輯較為簡單,可直接根據輸出點的輸出邏輯寫出對應的梯形圖代碼,代碼如下圖。

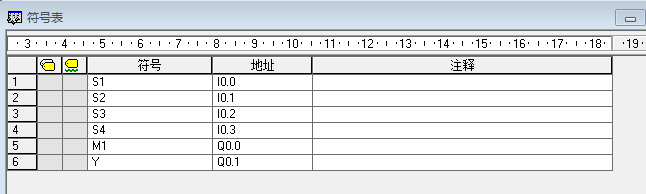

符號表
